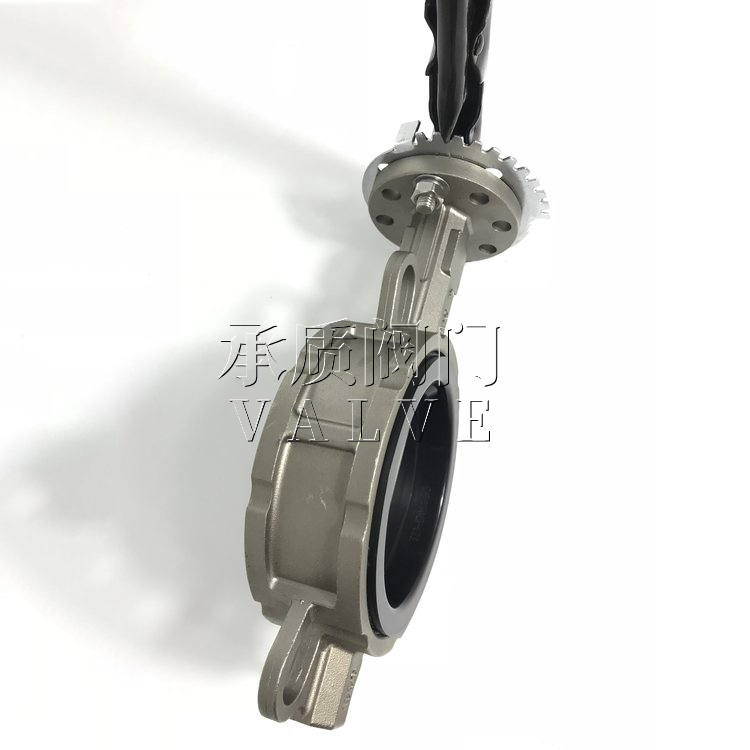

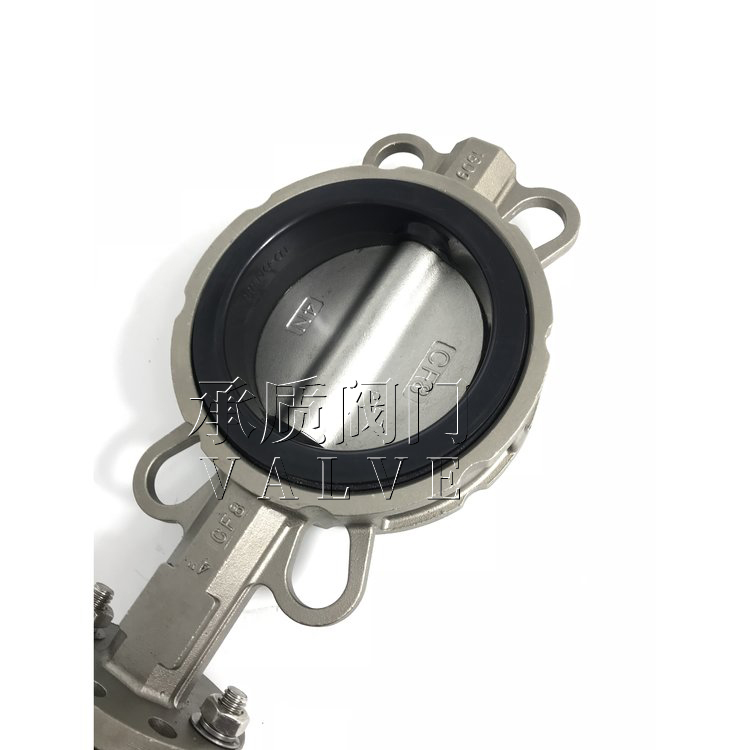

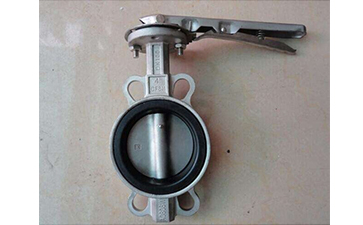

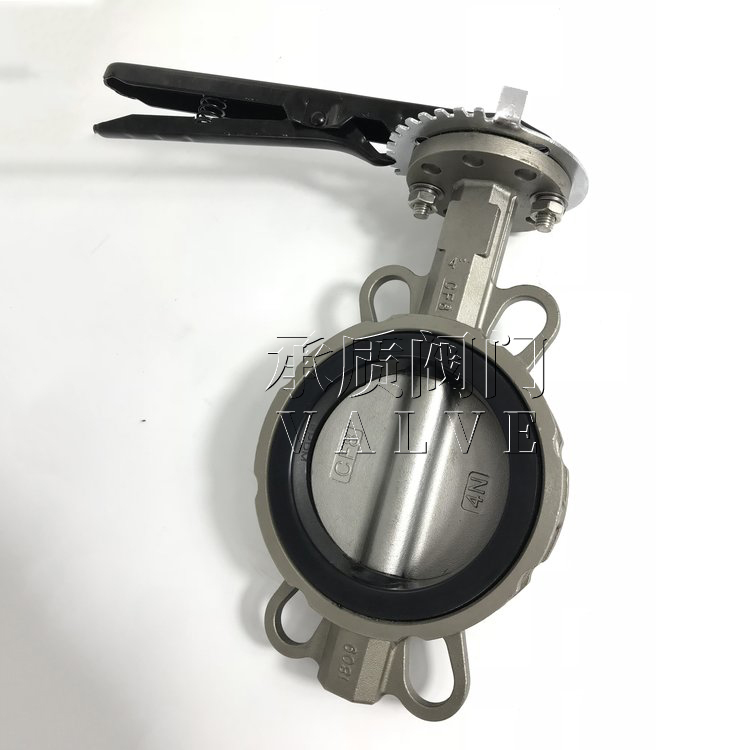

D71X不銹鋼蝶閥
D71X不銹鋼蝶閥該產品由橡膠密封蝶閥或四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
| 產品名稱： | 不銹鋼蝶閥 | 產品型號： | D71X |
| 公稱通徑： | DN50～DN1000 | 閥座密封： | 丁青橡膠、聚四氟乙烯 |
| 公稱壓力： | 1.0Mpa～1.6MPa | 連接方式： | 對夾、法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、蝸輪、電動、氣動 |
| 閥體材質： | 不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、粉體、液體 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
D71X不銹鋼蝶閥該產品由橡膠密封蝶閥或四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
制造規范
設計標準：GB/T2238-1989法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
技術參數
| 公稱通徑 | DN（mm） | 50～800 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 不銹鋼 | |||
| 蝶板 | 不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |

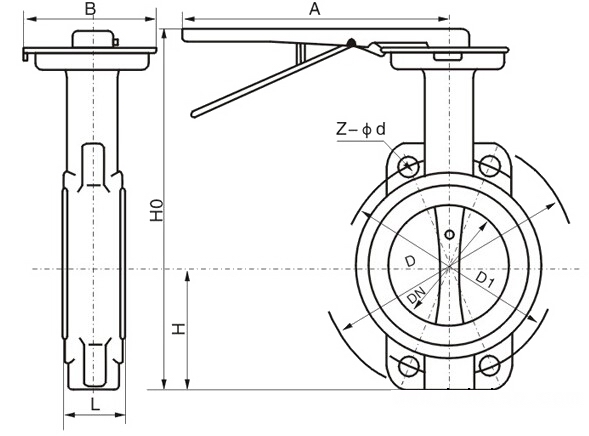

外形結構圖
主要外形尺寸
|
公稱通徑 (DN) |
L | D1 | D | z-φd | H | H0 | A | B |
| 50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
| 65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 |
| 80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 |
| 100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 |
| 125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 |
| 150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 |
| 200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 |
| 250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 |
| 300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 |
| 350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 |
| 400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 |
| 450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 |
| 500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 |
| 600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 |
| 700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 |
| 800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |
|
聲明：【D71X不銹鋼蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的D71X不銹鋼蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
