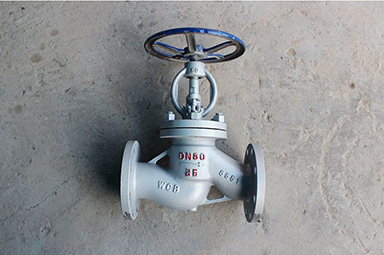

碳鋼截止閥J41H-16C

欄目：業界資訊發布時間：2021-09-21

碳鋼截止閥,法蘭碳鋼截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。

碳鋼截止閥型號規格尺寸圖J41H-16C 碳鋼截止閥J41H-16C

碳鋼截止閥,法蘭碳鋼截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

碳鋼截止閥型號規格尺寸圖J41H-16C

產品名稱：	碳鋼截止閥	產品型號：	J41H/Y
驅動方式：	手動,電動,氣動	連接形式：	法蘭
結構形式：	截止	密封結構：	硬密封
壓力范圍：	1.6MPa-16.0MPa	公稱通徑：	DN15-300
常用材質：	碳鋼,不銹鋼等	銘牌：	承質品牌

碳鋼截止閥產品特點

1、結構簡單，制造和維修比較方便

2、工作行程小，啟閉時間短

3、密封性好，密封面間磨擦力小，壽命較長

法蘭碳鋼截止閥執行標準

設計規范：GB/T 12235

結構長度：GB/T 12221

法蘭連接：JB/T 79

試驗與檢驗：JB/T 9002

產品標識：GB/T 12220

供貨規范：JB/T 7928

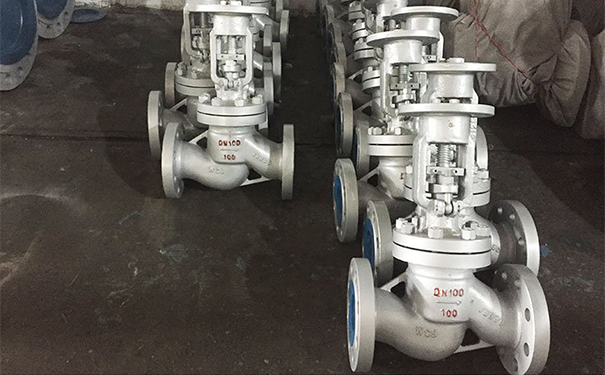

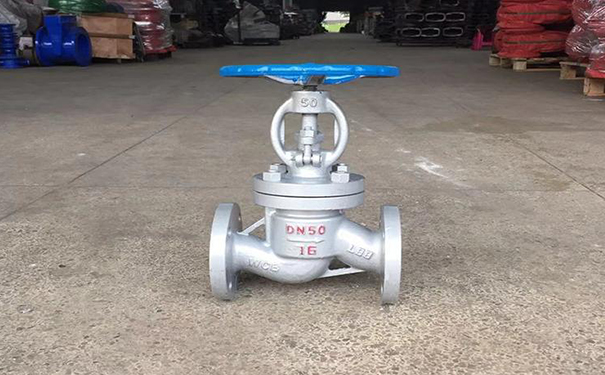

碳鋼截止閥實物圖

碳鋼截止閥,法蘭碳鋼截止閥執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

碳鋼截止閥,法蘭碳鋼截止閥性能參數

型號		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

碳鋼截止閥,法蘭碳鋼截止閥壓力試驗MPa

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.4	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

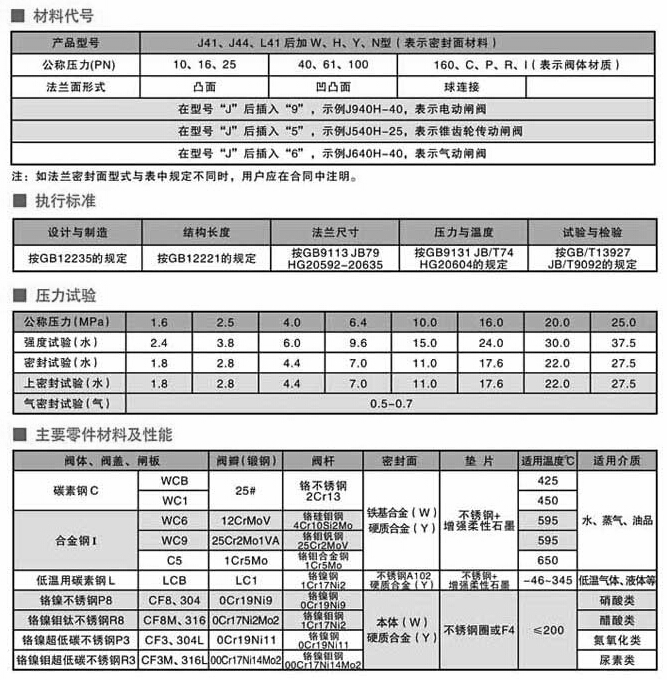

碳鋼截止閥,法蘭碳鋼截止閥主要性能及材料

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增強柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

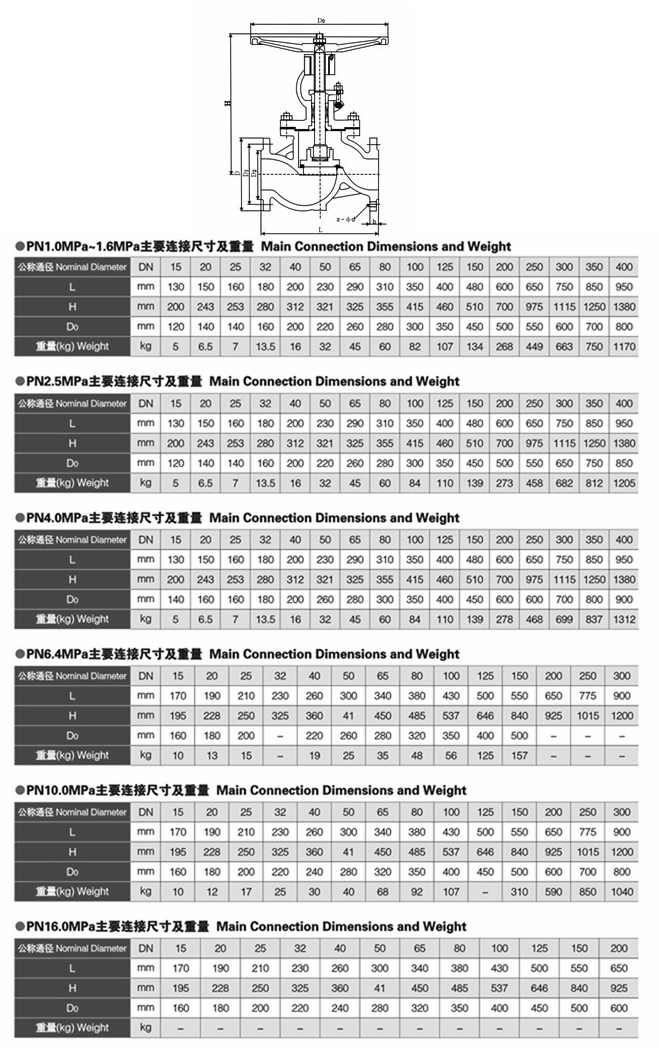

碳鋼截止閥,法蘭碳鋼截止閥結構圖與尺寸表

聲明：【碳鋼截止閥J41H-16C】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的碳鋼截止閥J41H-16C產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
