薄型球閥/對夾式薄型球閥 Q71F
欄目：公司動態 發布時間：2021-09-13
薄型球閥,對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥

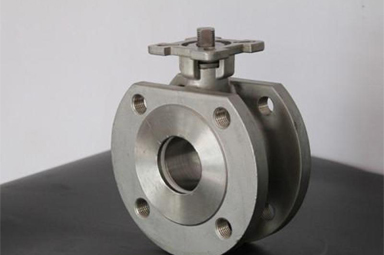

薄型球閥/對夾式薄型球閥 Q71F
薄型球閥,對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
薄型球閥/對夾式薄型球閥尺寸規格型號
薄型球閥,對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
|
|
薄型球閥 |
|
Q71F |
|
|
手動,電動,氣動 |
|
對夾式 |
|
|
薄型 |
|
軟密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-150 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

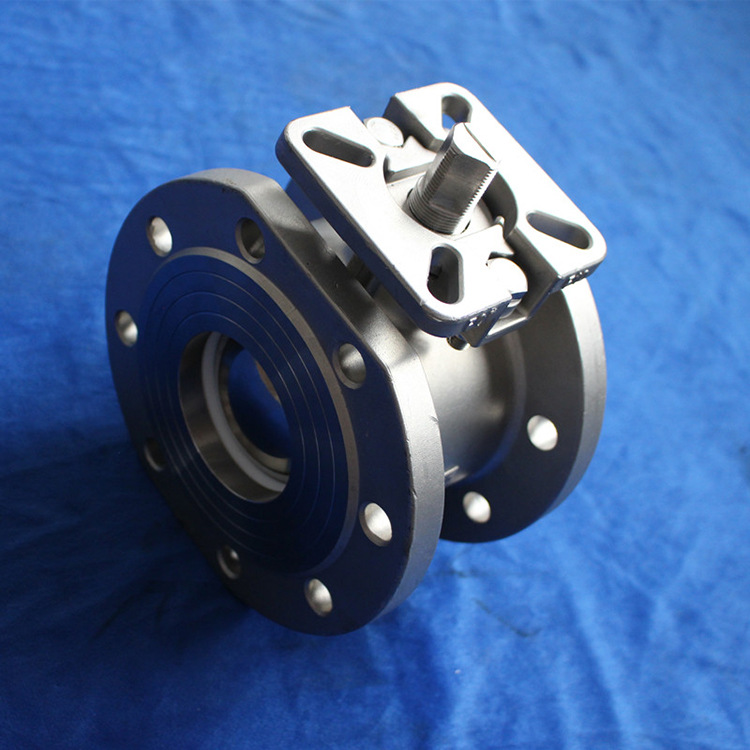

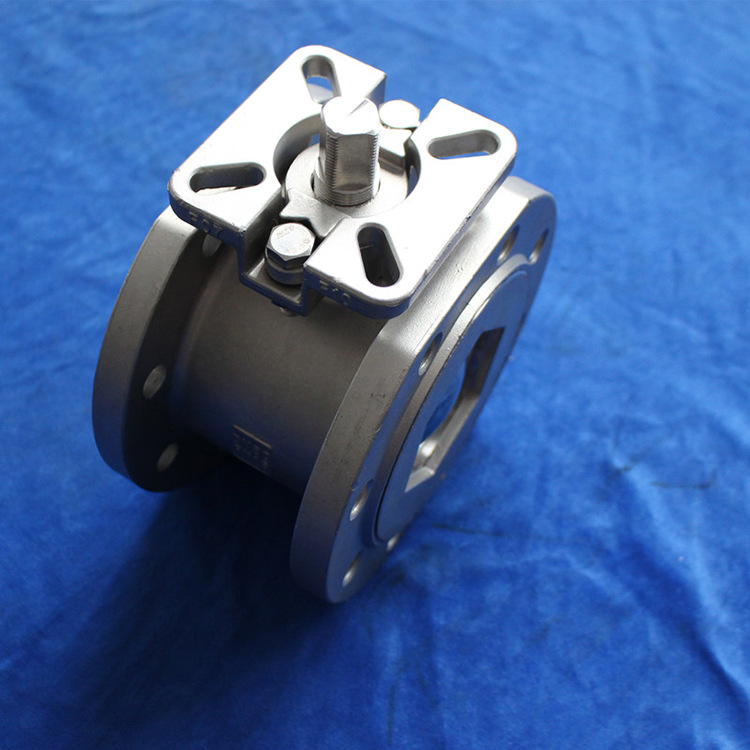

薄型球閥,對夾式薄型球閥實物圖
薄型球閥,對夾式薄型球閥材料表
| 型號 | Q71F-16C | Q71F-25 | Q71F-16P | Q71F-25P | Q71F-16R | Q71F-25R | |
| 工作壓力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | 1.6 | 2.5 | |
| 適用溫度（） | ≤150 | ≤150 | |||||
| 適用介質 | 無腐蝕性介質 | 腐蝕性介質 | |||||
| 材料 | 閥體、密封瓶帽 | WCB | CF8 | CF3 | |||
| 閥桿 | 2CR13 | 304SS | 316SS | ||||
| 密封圈 | PTFE | ||||||
| 填料 | PTFE | ||||||
主要連接尺寸
| 口徑(in") | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |

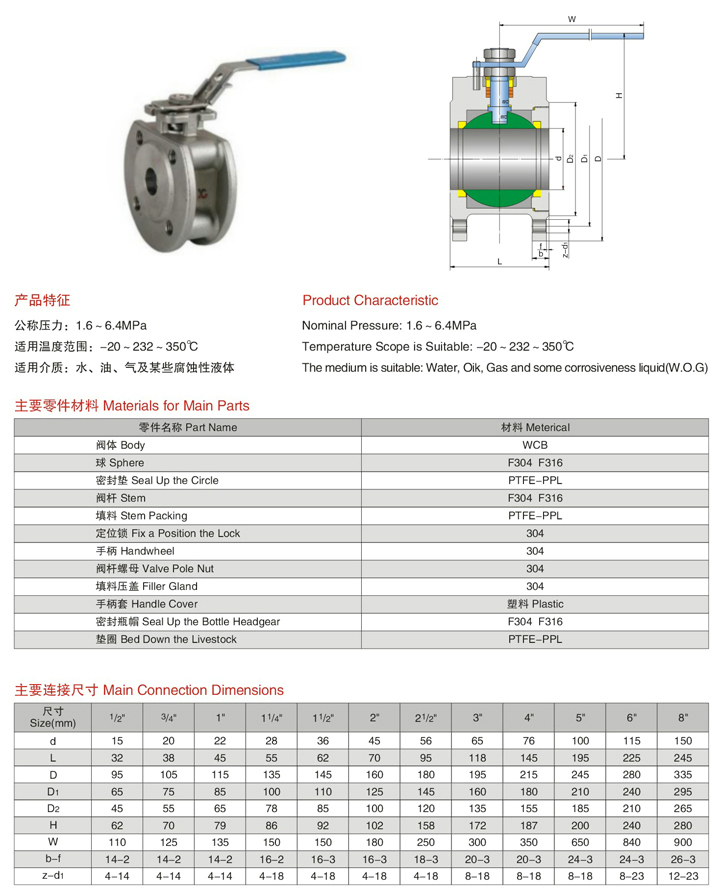

薄型球閥,對夾式薄型球閥結構圖與尺寸表
|
聲明：【薄型球閥/對夾式薄型球閥 Q71F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的薄型球閥/對夾式薄型球閥 Q71F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
