不銹鋼氣動蝶閥 |
|
D71X/F,D371X/F |
|
|
氣動,手動,渦輪,電動 |
|
對夾式,法蘭式 |
|
|
中線,雙偏心 |
|
軟密封,硬密封 |
|
|
1.0MPa-1.6MPa |
|
DN50-DN1200 |
|
|
不銹鋼等 |
|
承質品牌 |
不銹鋼氣動蝶閥選型說明書
不銹鋼對夾式氣動蝶閥連接形式：對夾式,法蘭式
不銹鋼氣動蝶閥其主要特點為:
1,設計新穎、合理，結構獨特，重量輕，啟閉訊速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料需老化、耐腐蝕，使用壽命較長等特點。
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

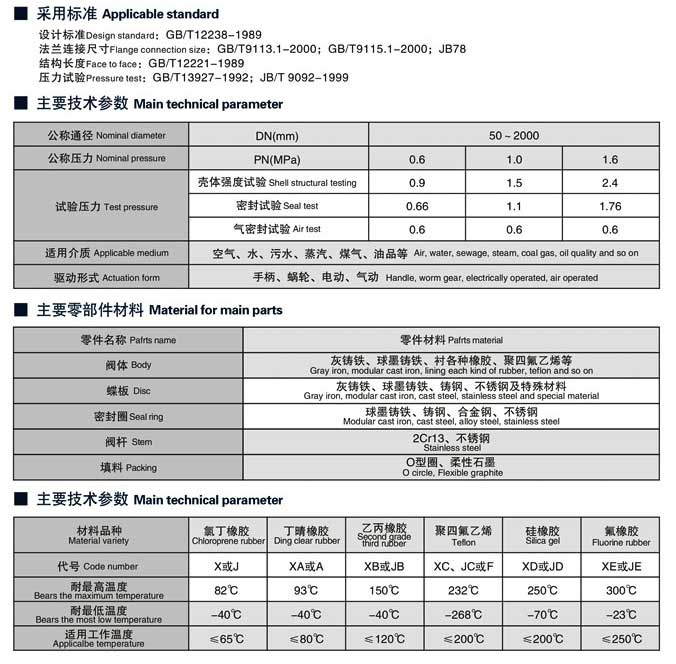

不銹鋼氣動蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥桿 |
2Cr13、不銹鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82 |
93 |
150 |
232 |
250 |
204 |
85 |
93 |
|
耐最低溫度 |
-40 |
-40 |
-40 |
-268 |
-70 |
-23 |
-20 |
-73 |
|
適用工作溫度 |
0~+80 |
-20~+82 |
-40~+125 |
-30~+150 |
-70~+150 |
-23~+150 |
-20~+85 |
-30~+93 |

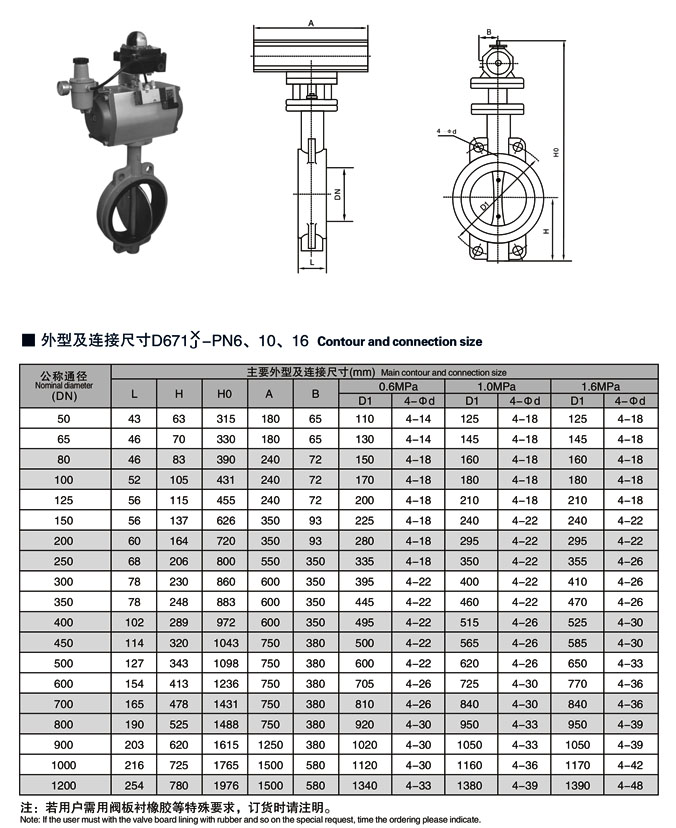

不銹鋼氣動蝶閥相關尺寸圖:
|
聲明：【不銹鋼氣動蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的不銹鋼氣動蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
